负载控制元件

可控硅（SCR）模块

2

负载电源

三相380V AC ±10% 50HZ

3

电流容量

25A,50A，60A，80A，90A，115A，140A，160A，190A，250A，320A，400A   AC

4

控制板电源与功耗

电源：380V AC ±10% 50HZ， 要求与负载电源同相位    功耗：5W最大

5

风扇电源(根据型号配备）

电压：220V AC  电流：0.5 A以下

6

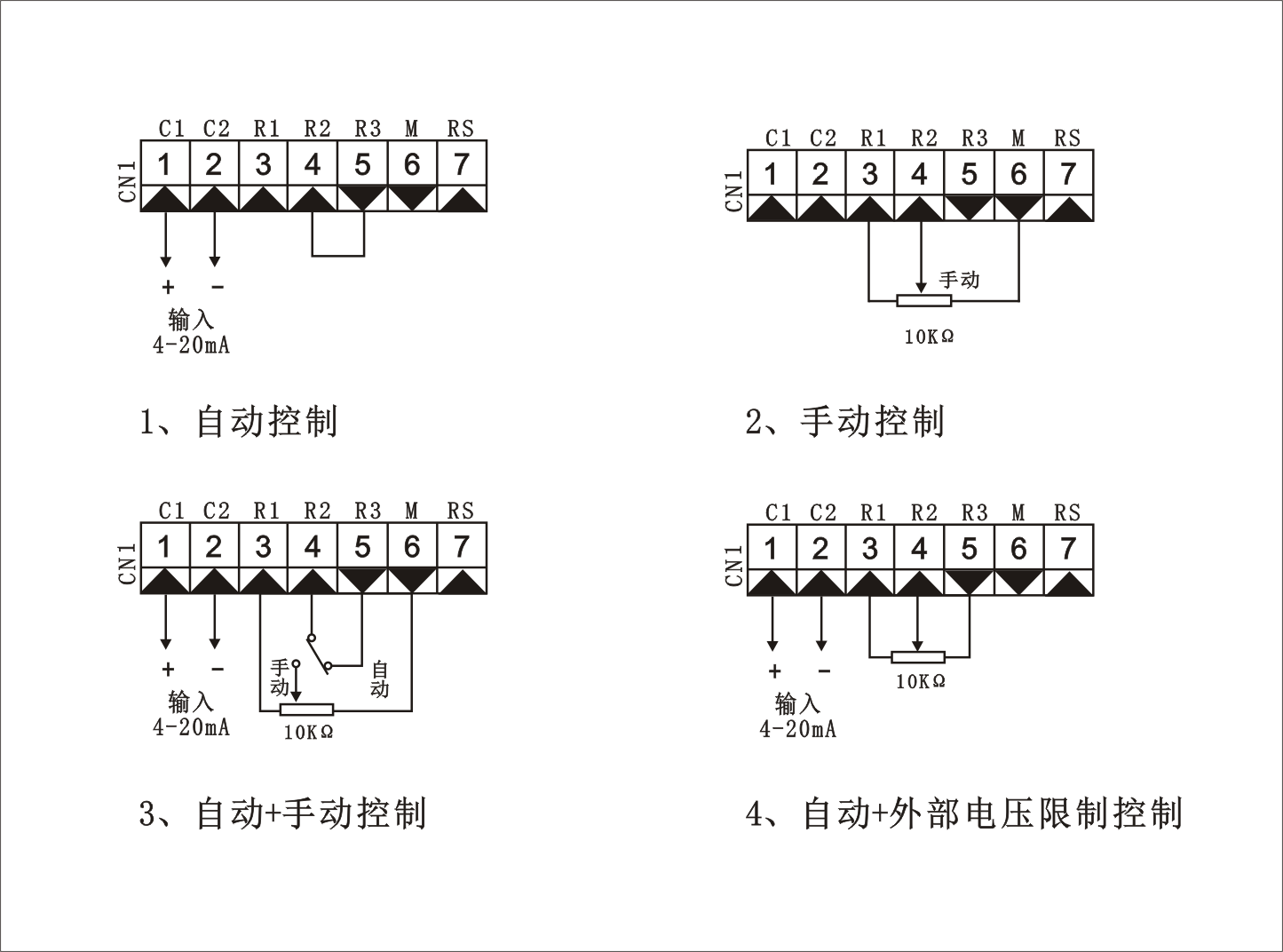

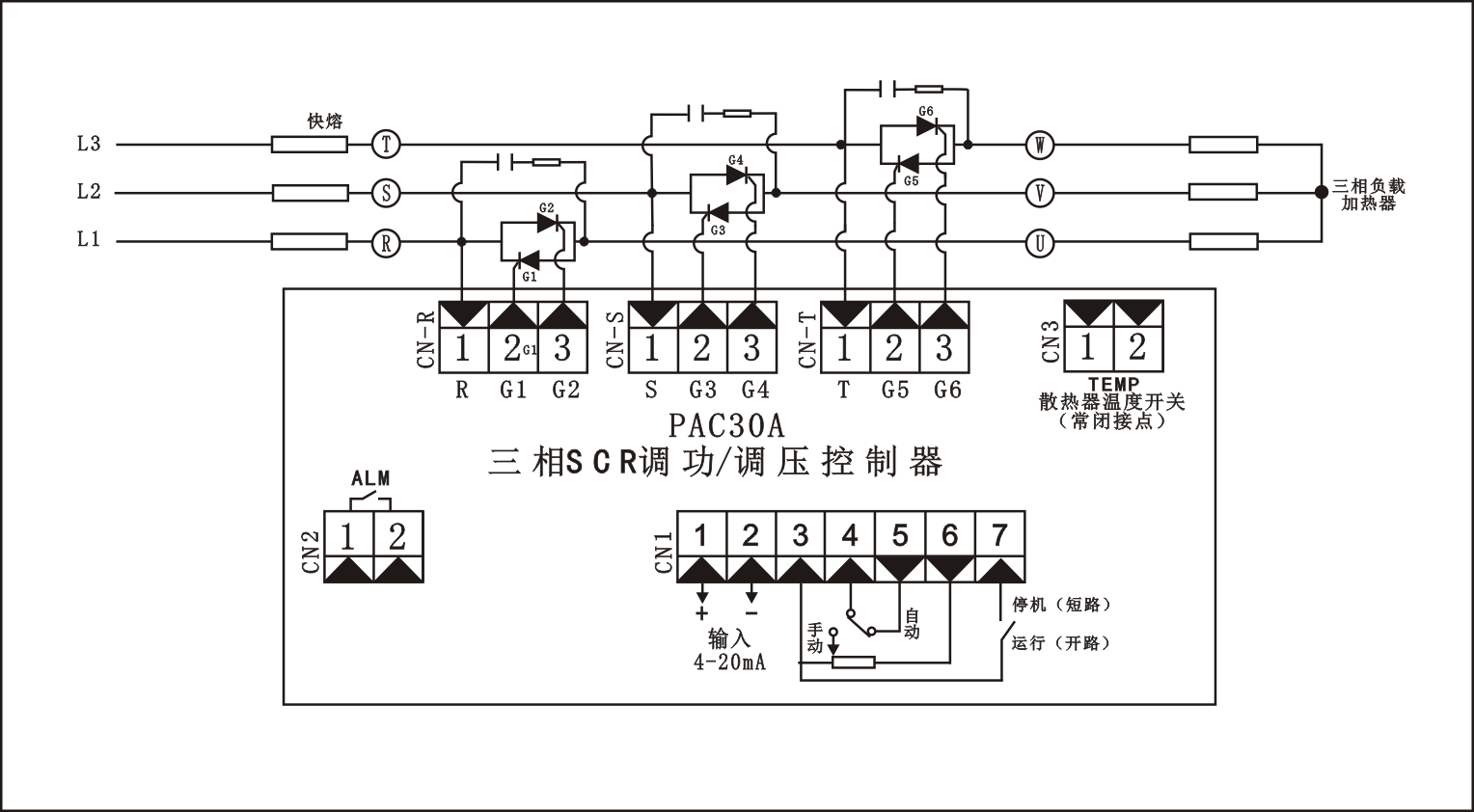

控制输入

4～20mA 或者0-10V DC输入， 接收阻抗100Ω

7

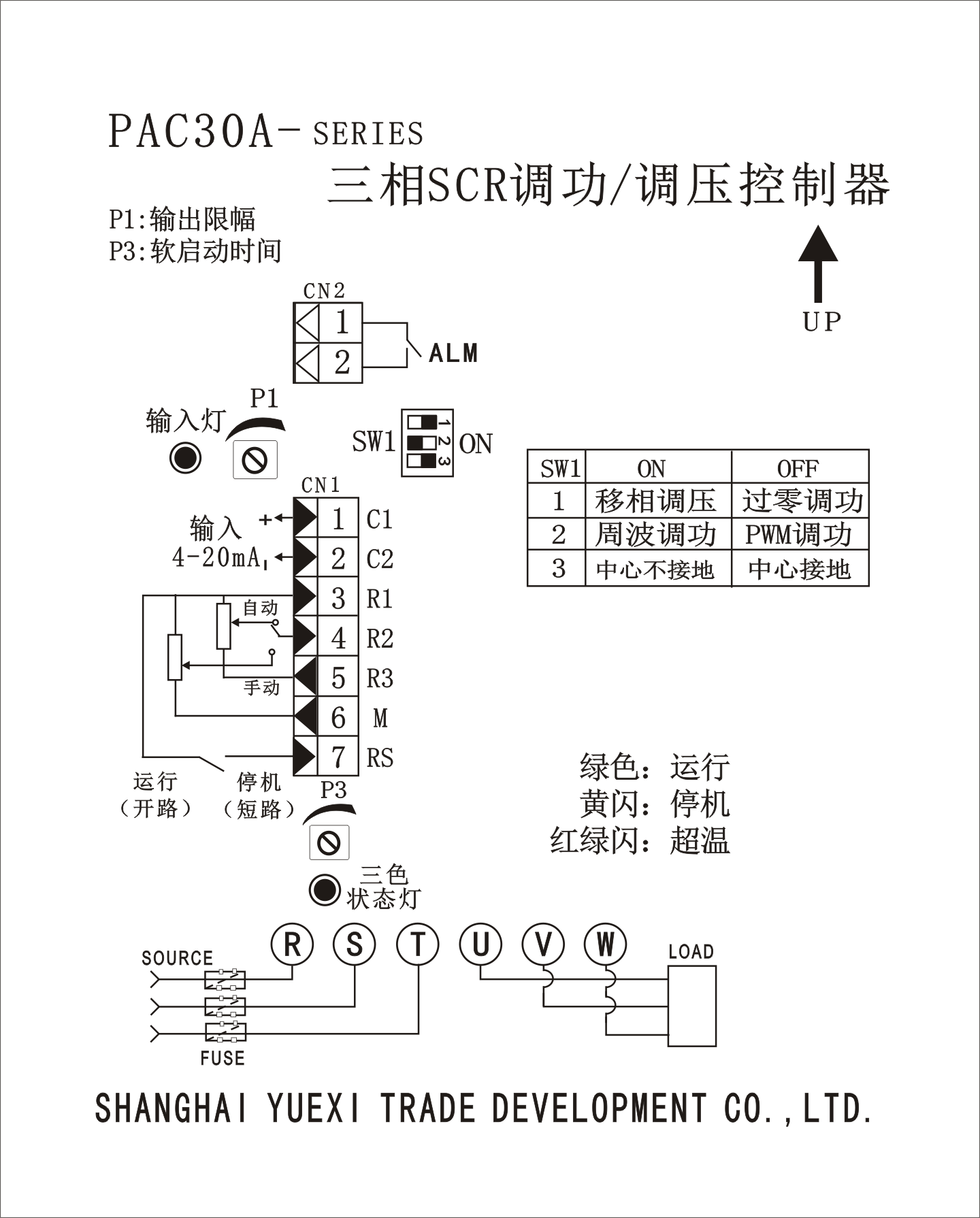

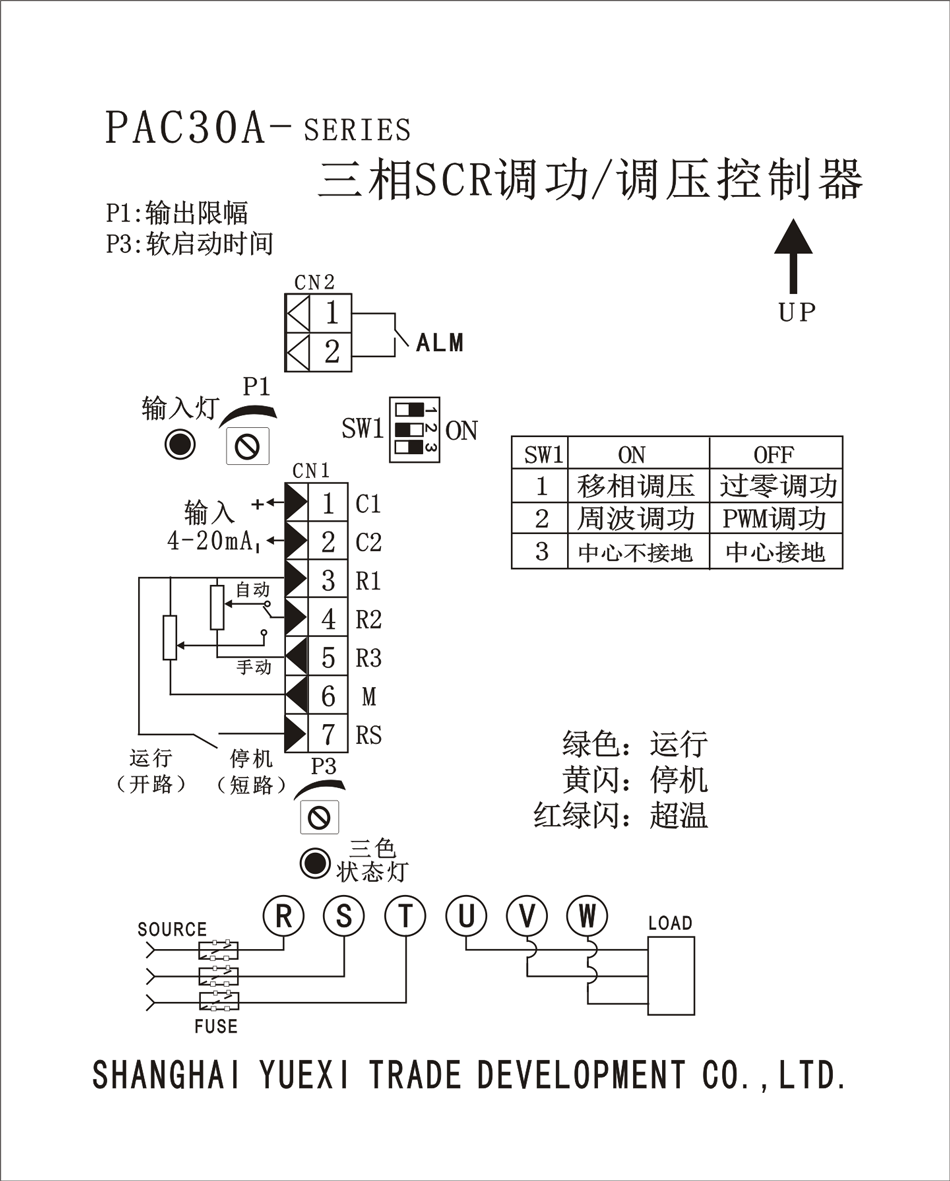

LED状态显示灯

输入指示LED灯(1支)：红色
三色状态LED灯(1支)：绿色，运行（有输出）
                                黄色闪烁，停机（无输出）
                                红绿闪烁，散热器超温报警（无输出）

8

控制方式

调相控制：连续调压                    调功控制：阻性周波过零调功

9

调节输出分辨率

调相0.2°，调功 20ms

10

移相范围

0～175°，星型负载（中心点接地）
0～150°，三角型负载或星型负载（中心点不接地）

11

驱动输出

配单硅反并联式可控硅模块可变宽度脉冲：8°~120°
电压：5V     电流：100mA最大

12

手动方式

外接10KΩ电位器调整

13

缓启动时间

调相控制时，P3电位器调整。调整范围：0.2~120秒

14

缓关断时间

调相控制时，10秒固定

15

电压限制

板内P1电位器或外接10KΩ电位器调整。
调整范围：0~100%

16

散热器超温保护

80℃温度开关，常闭接点       动作时间：< 20ms

17

报警输出

当散热器超温时动作
规格：1 个常开接点，1A 250V AC 纯阻
输出端子：CN2-1、CN2-2

18

急停

报警动作时，控制输出急停
动作时间：< 20ms
解除: 报警解除后，进入待机状态或重新上电解除

19

风机控制

风机接 40℃常开温度开关，当散热器温度低于 40℃时风机不转动，保证风机寿命。

风机电源为 220V。

20

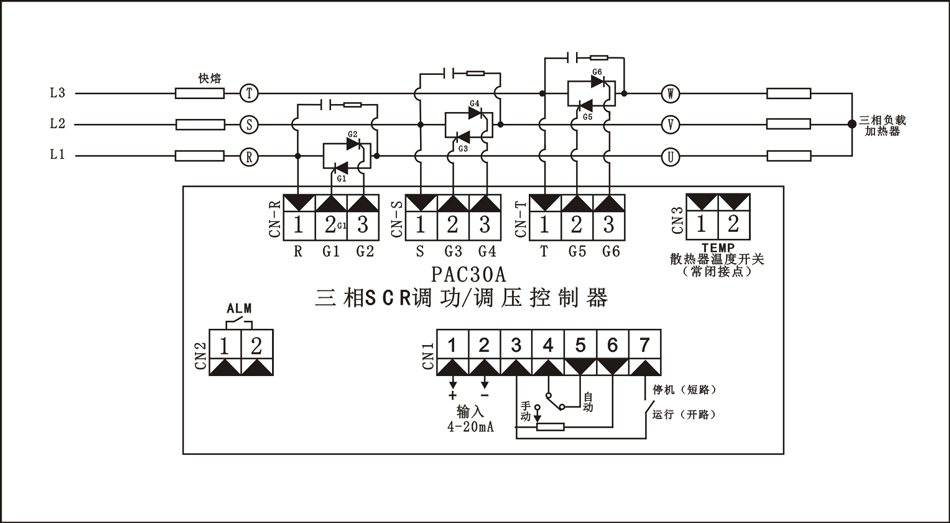

启动/停止开关
（外接开关）

R1 端：CN1-3 端子，RS 端：CN1-7 端子
R1 - RS 端：无电压接点输入
短路调压（出厂设置）：缓关断， 开路：缓启动

21

调功/调压切换

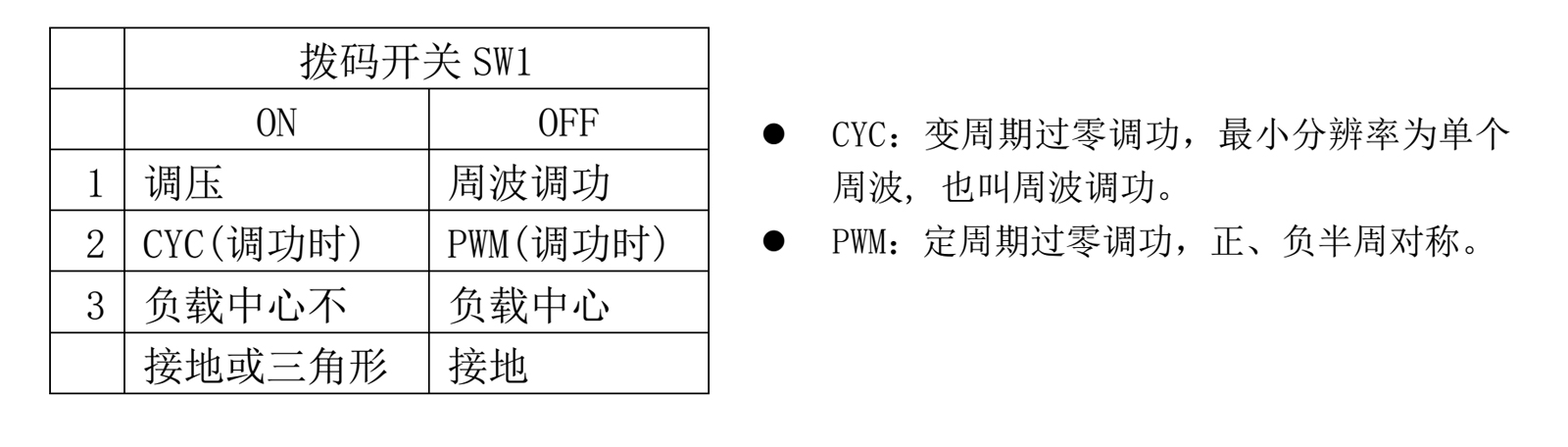

(SW1-1 拨码开关)

SW1-1=ON， 调压（出厂设置）
SW1-1=OFF，周波调功

22

工作环境
和存储温度

温度范围：0～+40℃
湿度范围：90% RH 最大，无结露
海拔高度：2000m 以下
存储温度：-10～+60℃
其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体

23

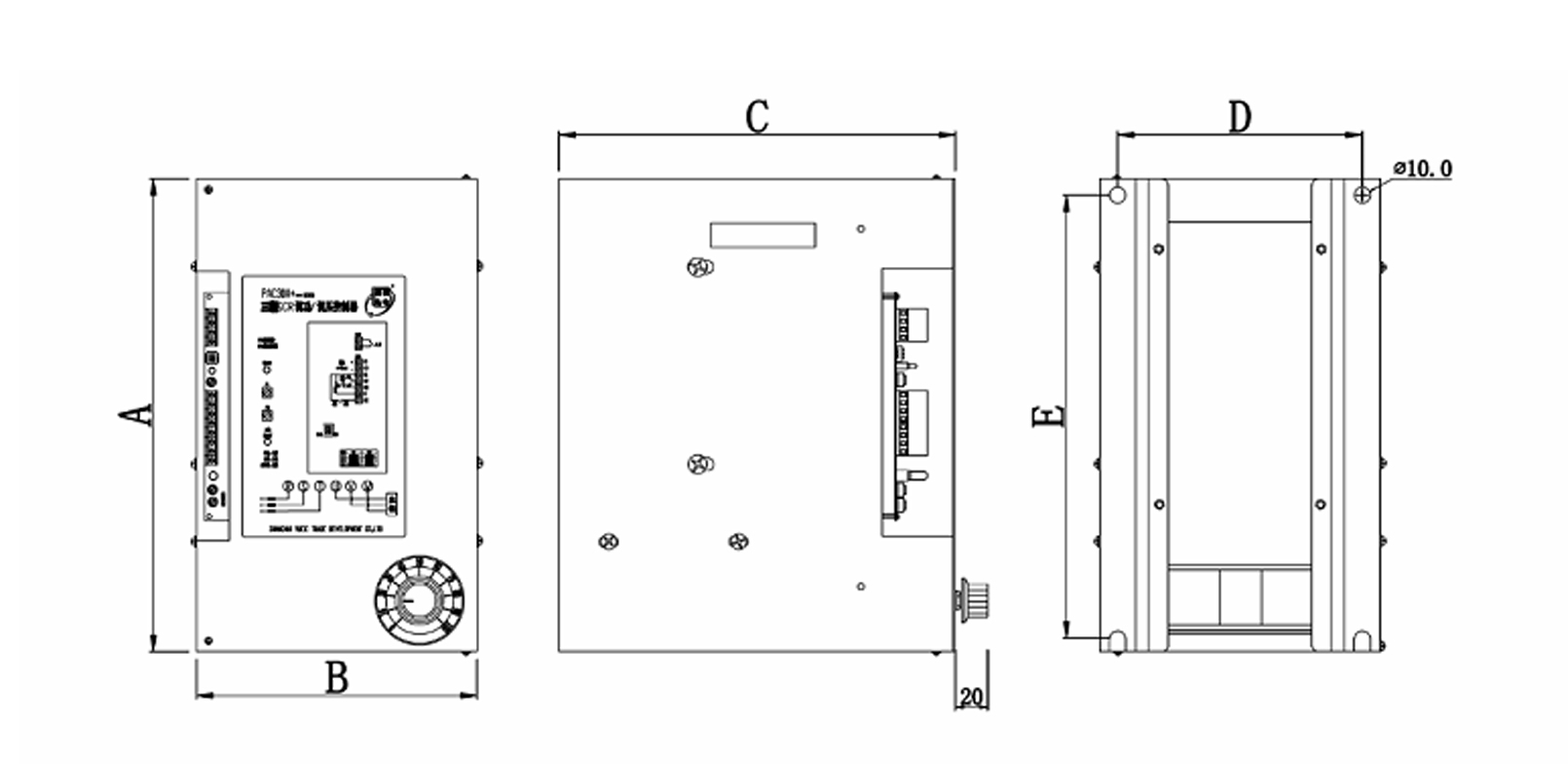

安装形式和要求

壁挂式，垂直安装，通风良好

24

绝缘电阻
介电强度

绝缘电阻：  模块输出端与外壳，500VDC 20MΩ最小
控制板电源端与外壳，500VDC 20MΩ最小
控制输入端与外壳，500VDC 20MΩ最小
控制板输入端与电源端，500VDC 20MΩ最小
介电强度：  模块输出端与外壳之间，2000VAC 1 分钟
控制电源端与外壳之间，2000VAC 1 分钟
