上海岳西贸易发展有限公司调功器设计理念
PAC26P单相调功器特点
PAC26P单相调功器，主要为出口设计，应用电压范围宽频率自适应，具有恒流、恒压可选，过流、过压保护可选，特别适合电压、频率不稳定的场合(例如:自发电的场合适合阻性负载及变压器、硅碳棒、钼丝、石墨等感性负载模块采用德国进口或者国产模块等.
控制板面板图：

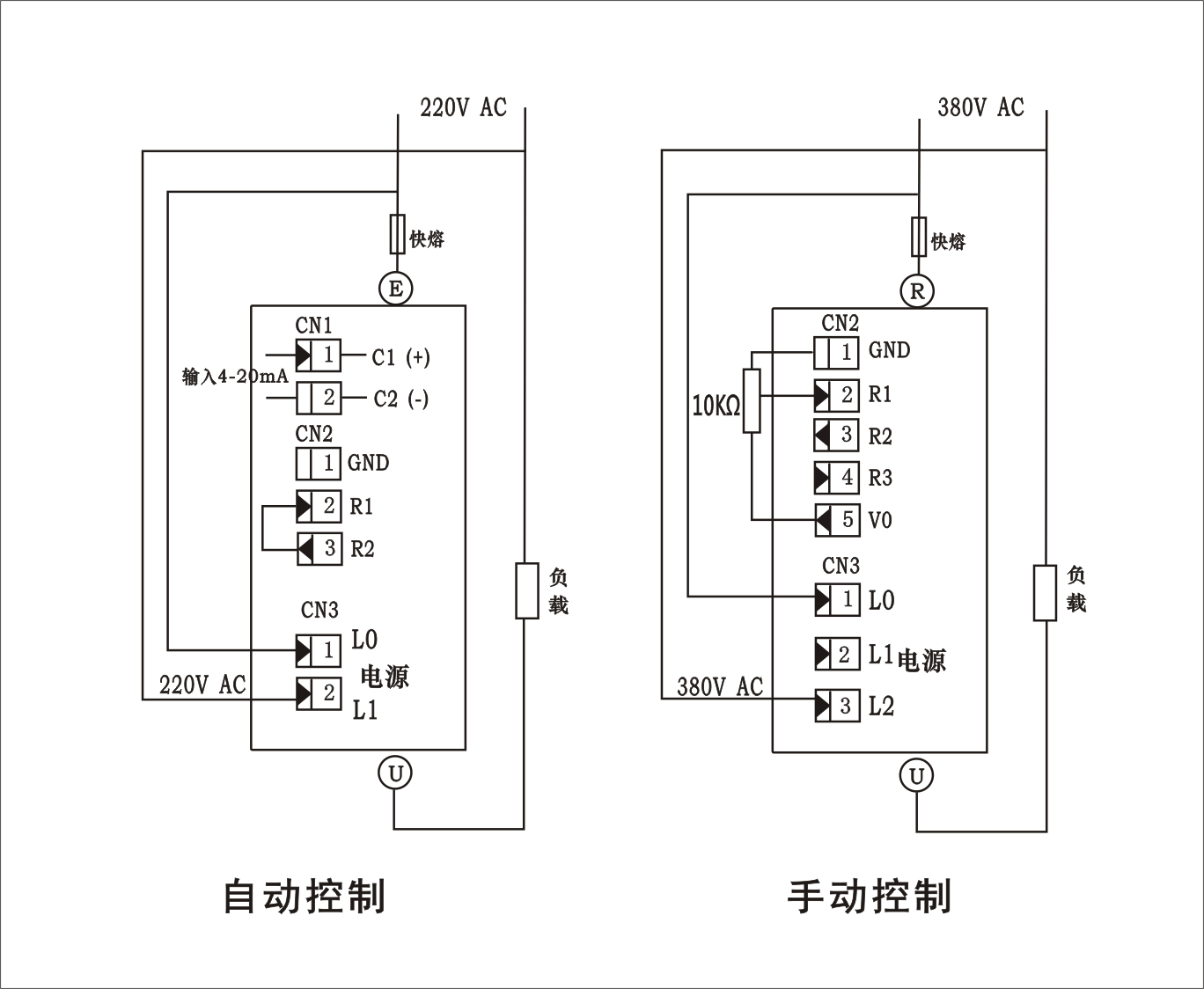

最简接线图：
控制板常见接线组合

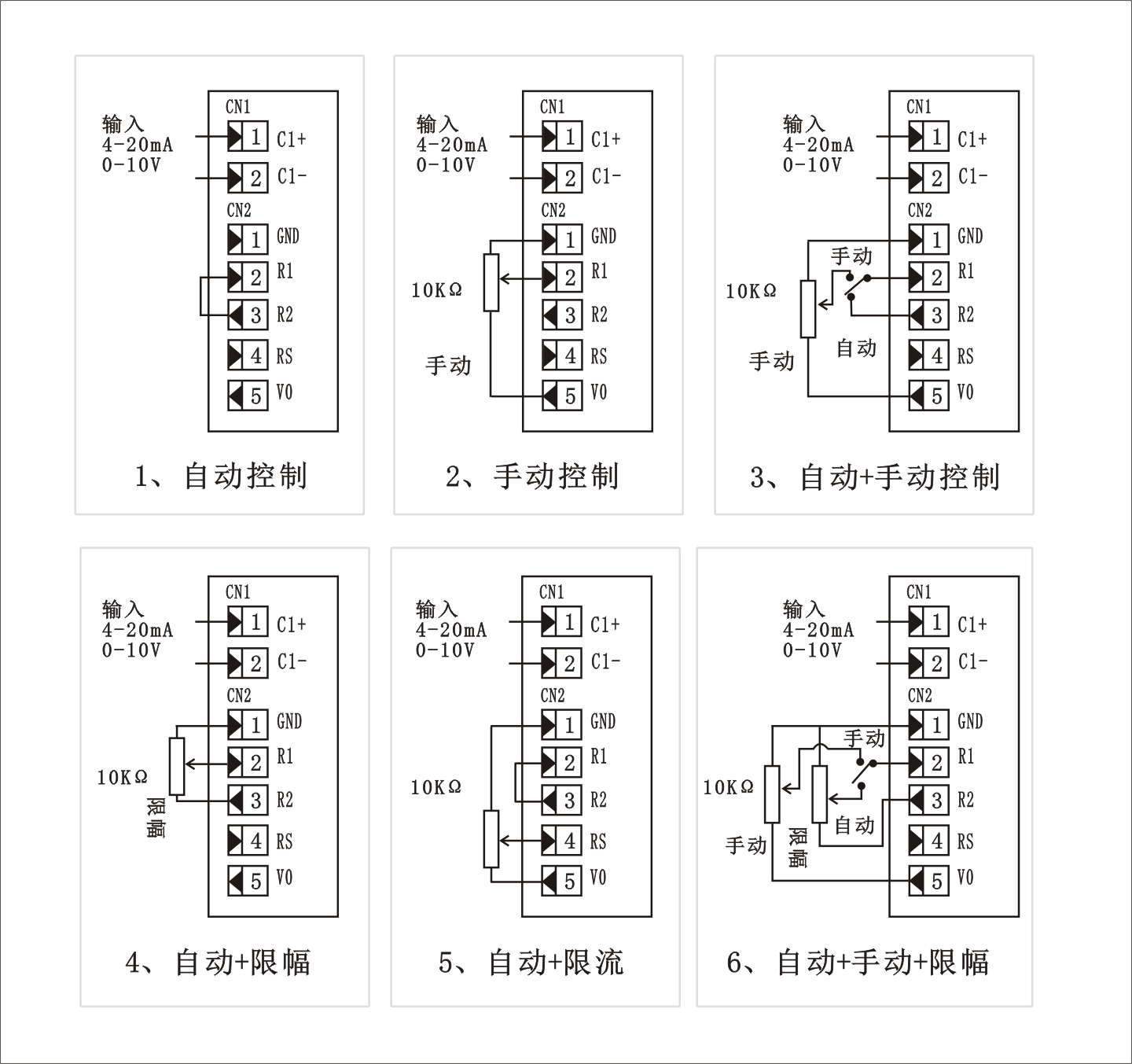

用户可根据实际使用需要，选择接线方式。下图列出了常见的接线组合，供设计时参考。
| 1 |
负载控制元件 |
可控硅（SCR）模块 |
| 2 |
负载电源 |
单相220V AC 三相380V AC ±10% 50HZ |
| 3 |
控制输入 |
4～20mA输入，接收阻抗 120Ω。 |
| 4 |
调节输出分辨率 |
调压 0.6 °；调功 20ms 。 |
| 5 |
移相范围 |
0～175° |
| 6 |
驱动输出 |
1）. 输出：12V脉冲，可变脉宽,最大驱动电流：< 30mA。配合P型SSR，调压/调功方式为一体 2）. 脉冲变压器输出：开槽脉冲，配合 MKK/MTC 反并联模块，实现单相调压及全控整流，但无调功方式。 |
| 7 |
LED灯状态显示 |
绿色：INPUT输入信号线性指示灯。 三色状态灯: RUN 绿色运行灯 ;ALM 红色报警灯; STOP 黄色闪烁的待机灯。 |
| 8 |
外部执行开关的 缓起动,缓关断RS |
无电压接点输入 闭合（ON）：缓关断，时间固定 3 秒； 开路（OFF）：运行。（缓起动时间由内部电位器 P3 设定 0.2～120 秒） 不接：运行状态。 |
| 9 |
运行过程中自 动缓起动及急停 |
运行中的过流、超温急停，过流、超温保护动作时间不大于一个电源周期（20ms）。 |
| 10 |
70℃超温保护 |
无电压常闭接点 开路: 超温 解除：故障排除后,起停开关复位或重新上电。 |
| 11 |
报警继电器 |
一组常开接点（纯阻 1A250VAC） |
| 12 |
报警类型 |
过电流、散热器超温。 |
| 13 |
CT 最大电流限制 |
外部 10K 电位器，调整范围 20%～100% 取消：CT 输入端悬空或 R3 外部电位器调至最大。 |
| 14 |
过流保护 |
内部电位器 P2 调整。基准点 1V； 过流倍数： 二倍参考设定点（=2V） 动作时间： <20ms 。 |
|
高精度单相PAC26P调功器选型表
|
||||
|
选型代码 |
基本功能 |
|||
|
PAC26P- |
输入信号：4-20mA，接受阻抗：100Ω ，输出形式：调压。0-120秒缓启动时间可设，报警输出：常开，1A/240V AC ，适合阻性、感性负载。具有恒流、过流保护可设，频率自适应，输出分辨率高。欢迎选购。 |
|||
|
散热单元型号 |

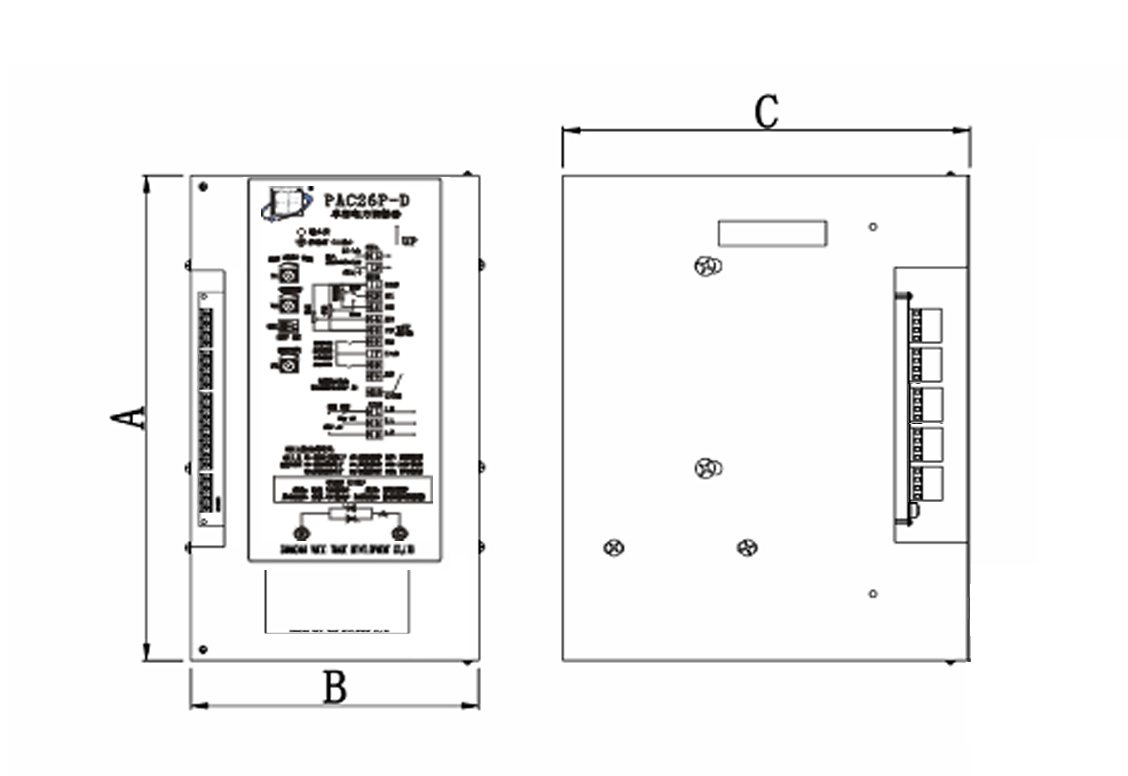

整机外形尺寸：高*宽*厚 |
模块规格 |
负载极限电流 |
|
|
B100C-：1个风机，环境温度在45度时每相最大电流160A；环境温度在40度时每相最大电流180A。 |
272mm×128mm×211mm
单孔安装，孔径10mm。
|
SKKT106A |
≤100A |
|
|
SKKT162A |
≤150A |
|||
|
MKKT55A |
≤40A |
|||
|
MKKT70A |
≤50A |
|||
|
MKKT90A |
≤63A |
|||
|
MKKT110A |
≤77A |
|||
|
MKKT160A |
≤120A |
|||
|
MKKT180A |
≤140A |
|||
|
MKKT200A |
≤150A |
|||
|
B120C-：1个风机，环境温度在45度时每相最大电流200A；环境温度在40度时每相最大电流300A。 |
280mm×128mm×241mm
单孔安装，孔径10mm。
|
MKKT250A |
≤170A |
|
|
MKKT300A |
≤240A |
|||
|
SKKT273A |
≤250A |
|||
|
SKKT330A |
≤300A |
|||
|
B130C-：1个风机，环境温度在45度时每相最大电流350A；环境温度在40度时每相最大电流450A。 |
330mm×128mm×241mm
单孔安装，孔径10mm。
|
MKKT500A |
≤300A |
|
|
MKKT600A |
≤400A |
|||
|
SKKT570A |
≤550A |
|||
| 单位mm | A | B | C |
| B100C | 272 | 128 | 211 |
| B120C | 280 | 128 | 241 |
| B130C | 330 | 128 | 241 |
