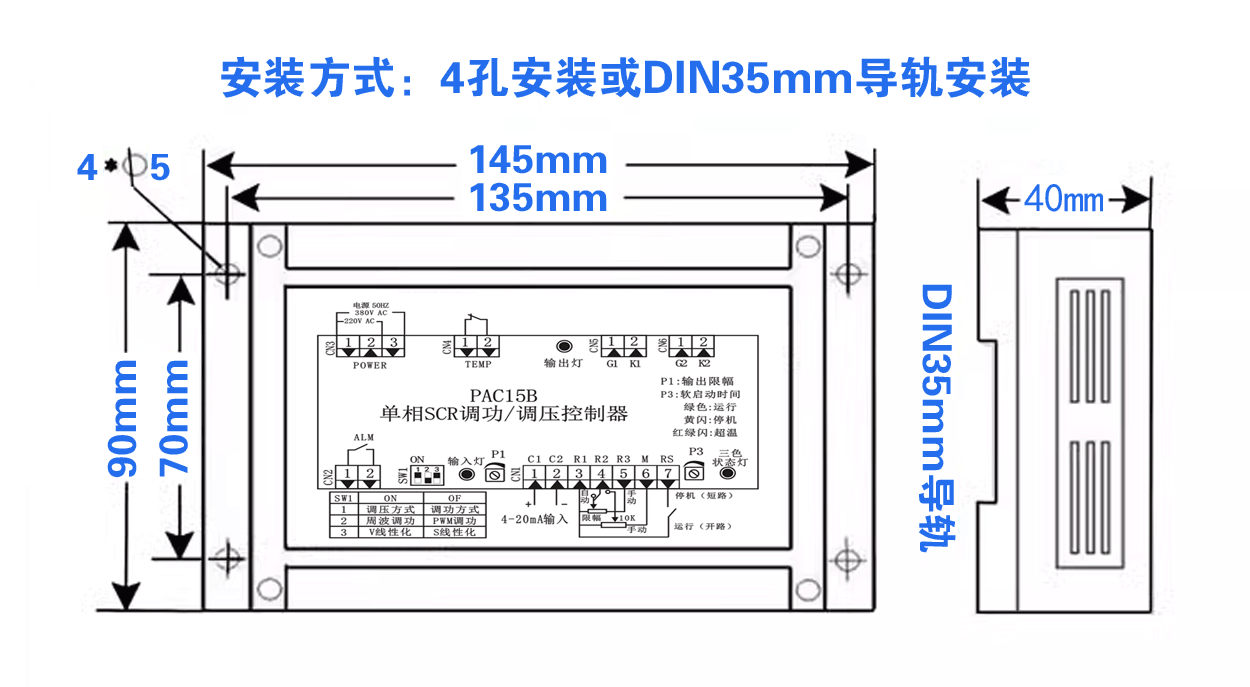

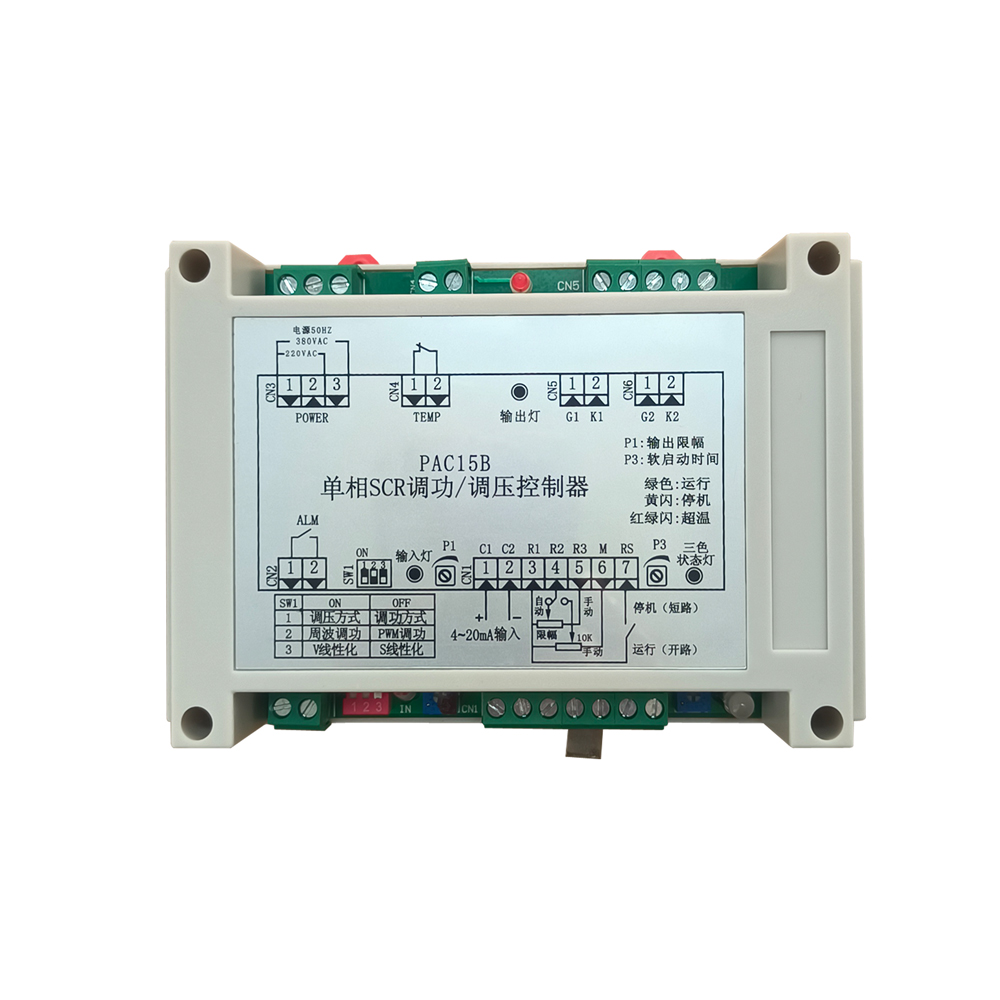

1

电流容量

25A,50A，60A，80A，90A，115A，140A，160A,190A,250A,320A,400A AC

2

控制板电源与功耗

电源：单相220V 双相380V AC 50HZ, 要求与负载电源同相位

功耗：5W最大

3

控制输入

4～20mA 或者0-10V DC输入, 接收阻抗100Ω

4

LED状态显示灯

输入指示LED灯(1支)：红色

三色状态LED灯(1支)：绿色，运行（有输出）

            黄色闪烁，停机（无输出）

             红绿闪烁，散热器超温报警（无输出）

5

控制方式

调相控制：连续调压

调功控制：阻性周波过零调功

6

调节输出分辨率

调相0.2°,调功 20ms

7

移相范围

0～175°,星型负载（中心点接地）

0～150°,三角型负载或星型负载（中心点不接地）

8

驱动输出

配单硅反并联式可控硅模块可变宽度脉冲：8°~120°

电压：5V     电流：100mA最大

9

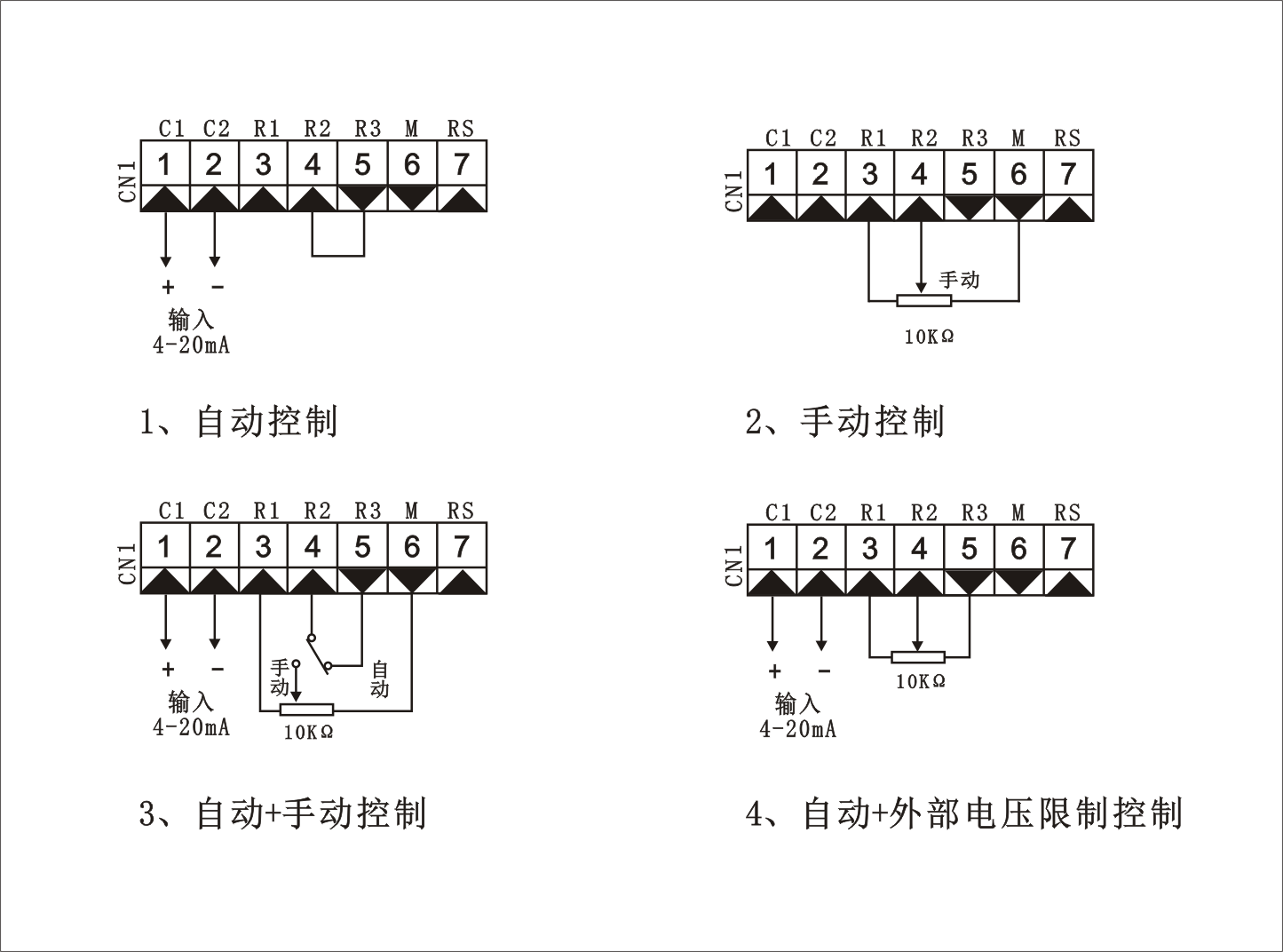

手动方式

外接10KΩ电位器调整

10

缓启动时间

调相控制时，P3电位器调整。调整范围：0.2~120秒

11

缓关断时间

调相控制时，10秒固定

12

电压限制

板内P1电位器或外接10KΩ电位器调整。调整范围：0~100%

13

散热器超温保护

80℃温度开关，常闭接点       动作时间：< 20ms

14

报警输出

当散热器超温时动作

规格：1个常开接点，1A 250V AC 纯阻

输出端子：CN2-1、CN2-2

15

急停

报警动作时，控制输出急停

动作时间：< 20ms

解除: 温度下来后自动恢复工作

16

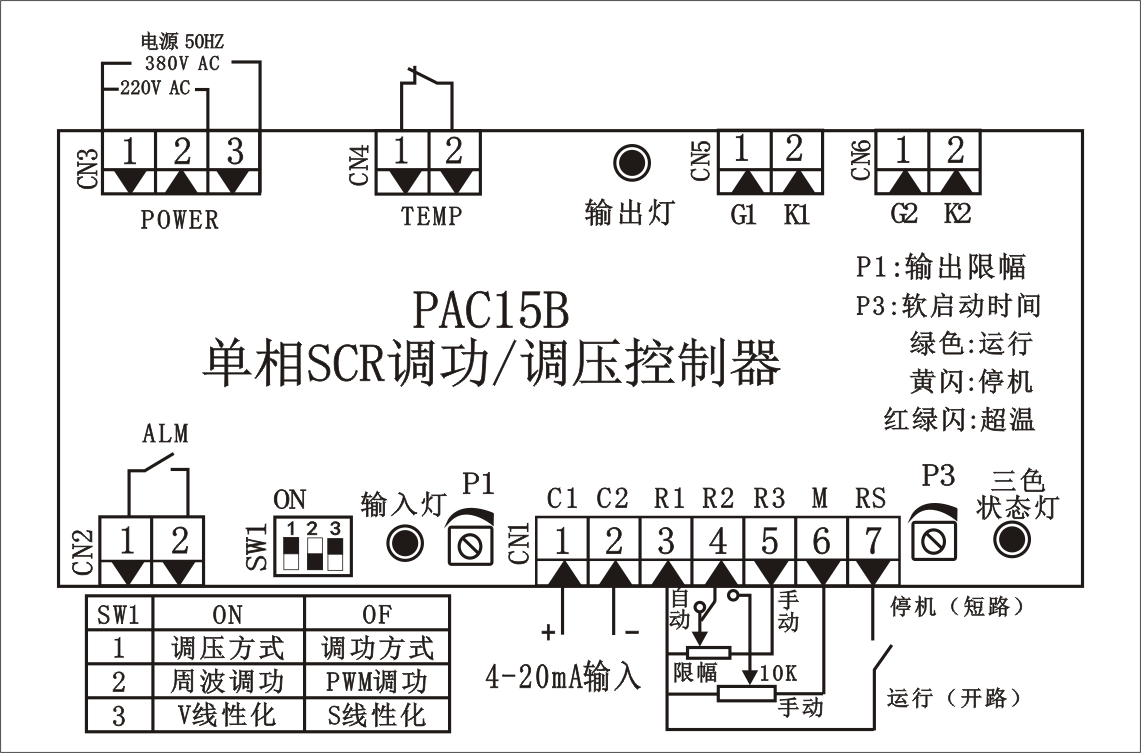

启动/停止开关

（外接开关）

R1端：CN1-3端子，RS端：CN1-7端子

R1 - RS端：无电压接点输入

短路：缓关断, 开路：缓启动

17

调功/调压切换

(SW1-1拨码开关)

SW1-1=ON， 调压（出厂设置）

SW1-1=OFF，周波调功
