◆调功
◆手动/自动控制
◆适合阻性性负载
◆外部开关控制启动/停止
◆自动+外部功率限制控制
◆负载中心接地或不接地可设
◆适用于380V AC 50Hz/60Hz频率
◆散热器超温报警
1、控制板的设计
PAC35C 系列智能型 SCR 周波调功器是大功率可控硅模块应用技术的新产品。它是周波调功模式输出，具有自动判别相位、上电缓启动、缓关断、散热器超温等功能，适用于电阻性负载。负载中心接地、不接地，可以由客户任意设置的一款产品，从而达到了真正的智能化。
2、散热器的选择
散热器采用高散热性能的插片式撒热器。
3、风机的选择
采用120轴流风机，滚珠轴承式。寿命长、发热低等特点。
4、可控硅模块选择
国产模块，特选的低压降芯片，用进口的高散热性能的绝缘材料焊接和压接而成。其特点是过载能力强，质量可靠。

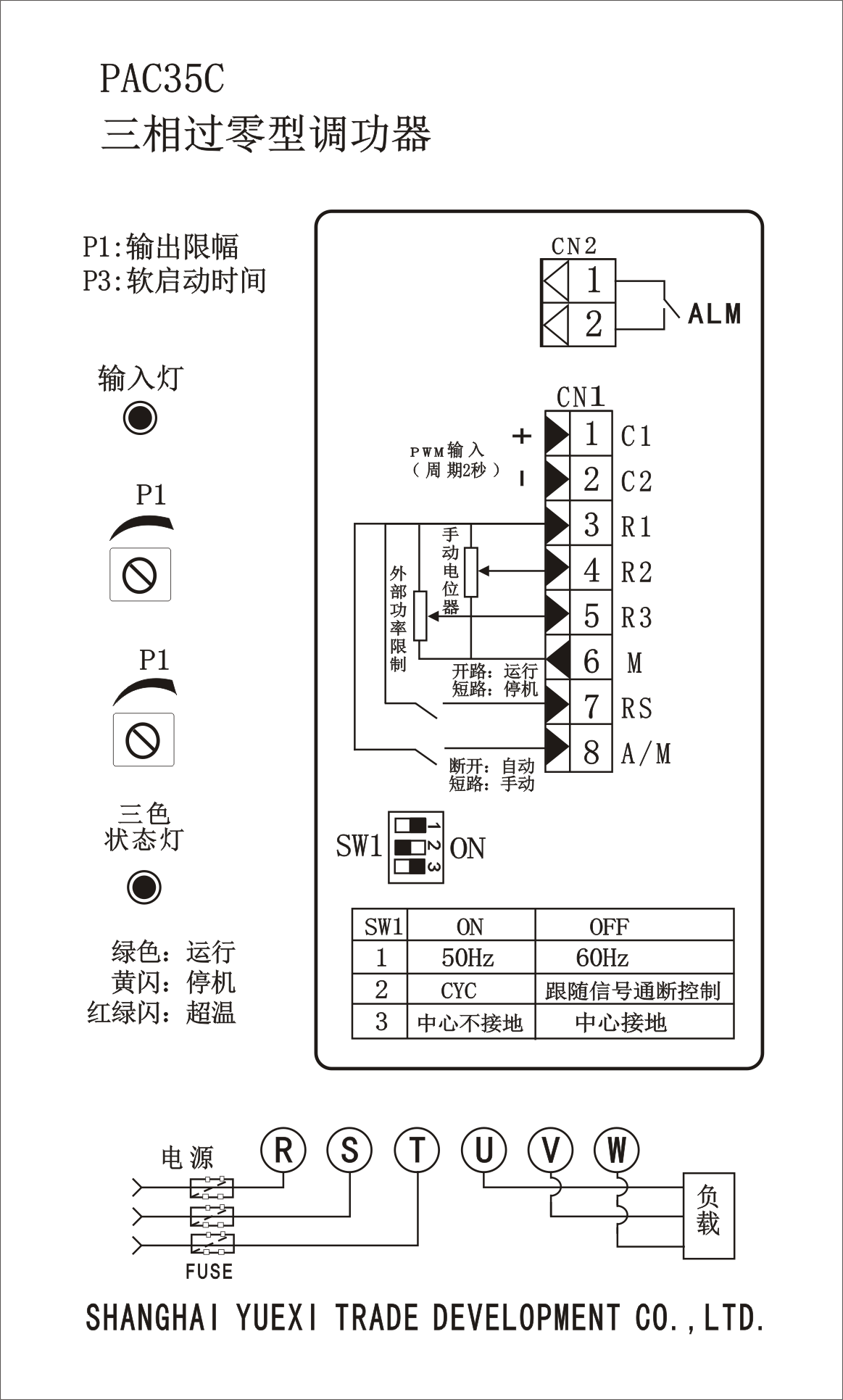

控制板面板图：

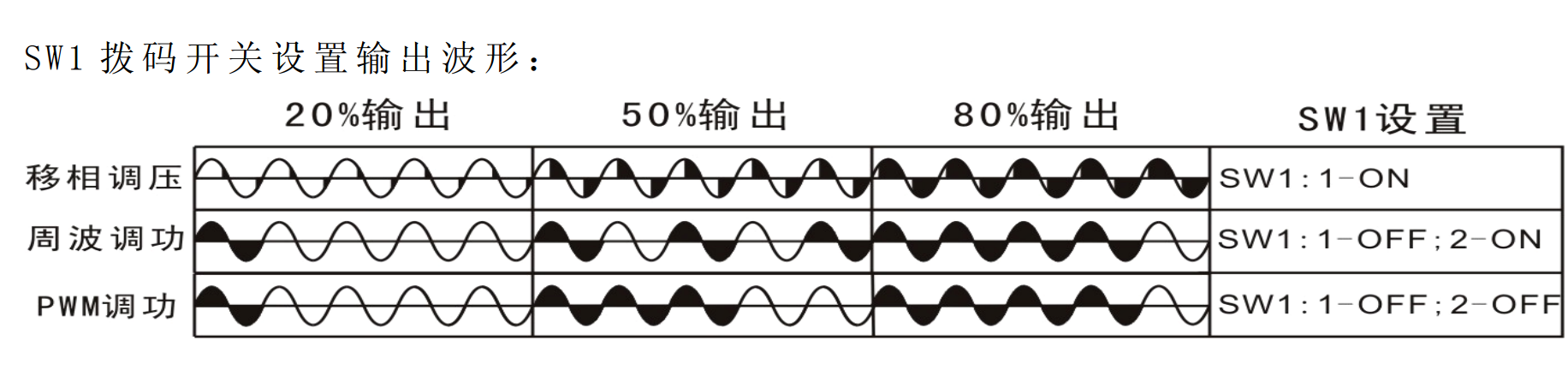

SW1拨码开关设置输出波型形图：
| 1 |
负载控制元件 |
可控硅(SCR)模块 |
| 2 |
负载电源 |
三相380V AC 10%50/60Hz |
| 3 |
电流容量 |
40A、60A、80A、95A、130A、140A、150A、165A、220A、240A、320A、400A、600A |
| 4 |
控制板电源与功耗 |
电源：380V AC 士 10% 50/Hz， 功耗：5W最大，不需要单独接线供电 |
| 5 |
风扇电源
(根据型号配备)
|
电压：380VAC 电流：0.5A以下 |
| 6 |
控制输入 |
0-24V DC PWM输入(固定周期2秒)，接收阻抗10K |
| 7 | LED 状态显示灯 |
输入指示LED灯(1支)：红色 三色状态LED灯(1支)：绿色，运行(有输出) 黄色闪烁，停机(无输出) 红绿闪烁，散热器超温报警(无输出) |
| 8 |
控制方式 |
调功控制:阻性周波过零调功 |
| 9 |
调节输出分辨率 |
调相 0.2°，调功 20ms |
| 10 | 移相范围 |
0～175°,星型负载（中心点接地） 0～150°,三角型负载或星型负载（中心点不接地） |
| 11 |
驱动输出 |
配单硅反并联式可控硅模块可变宽度脉冲： 8°~120° 电压：5V 电流：100m最大 |
| 12 |
手动方式 |
外接10KQ电位器调整 |
| 13 |
缓启动时间 |
调相控制时，P3电位器调整。调整范围：0.2~120秒 |
| 14 |
缓关断时间 |
调相控制时，0固定 |
| 15 |
电压限制 |
板内P1电位器或外接10KQ电位器调整。 调整范围：0~100% |
| 16 |
散热器超温保护 |
80℃温度开关，常闭接点，动作时间：く20ms |
| 17 |
报警输出 |
当散热器超温时动作 规格：1个常开接点，1A 250V AC 纯阻 输出端子：CN2-1、CN2-2 |
| 18 |
急停 |
报警动作时，控制输出急停 动作时间：<20ms 解除：报警解除后，进入待机状态或重新上电解除 |
| 19 |
风机控制 |
风机电源为 380V。 |
| 20 |
启动/停止开关 (外接开关) |
R1 端：CN1-3 端子，RS 端：CN1-7 端子 R1-RS端：无电压接点输入 短路：缓关断，开路:缓启动 |
| 21 |
调功(SW1-1 拨码开关) |
SW1-1=OFF，周波调功 |
| 22 |
工作环境和存储温度 |
温度范围：0~+40℃，超过 40度降额使用 湿度范围：90%RH最大，无结露 海拔高度：2000m 以下 存储温度：-10~+60℃ 其它要求：通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体 |
| 23 |
安装形式和要求 |
壁挂式，垂直安装，通风良好 |
| 24 |
绝缘电阻介电强度 |
绝缘电阻：模块输出端与外壳，500VDC 20MΩ最小 控制板电源端与外壳，500VDC 20MΩ最小 控制输入端与外壳，500VDC 20MΩ最小 控制板输入端与电源端，500VDC 20MΩ最小 介电强度：模块输出端与外壳之间，2000V AC 1分钟 控制电源端与外壳之间，2000V AC 1分钟 |
|
周波过零型三相电力调整器
|
|||
| PAC35C |
输入信号：4-24VDC脉宽调制信号(输入阻抗大于10K)，输出形式：周波调功，上电缓启动0.2-60秒可设，散热器超温报警保护，手自动无扰切换。适合Y型负载中心接零或者悬空，三角形负载。负载电源380VAC士10%，50/60Hz 风机电源默认380V直通，需要220V控制的，订货时备注 |
||
|
散热器单元 |
整机外形尺寸 |
SCR规格 |
负载功率(阻性) |
|
B125C-：1个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：60A/相。自然散热条件下：10A/相。 |
长270宽127厚220mm 2孔安装 上下安装孔距：253mm，孔径8mm |
MKKT55A |
≤26KW |
|
MKKT90A |
≤40KW |
||
|
MKKT110A |
≤40KW |
||
|
B170C-：1个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：150A/相。自然散热条件下：15A/相。 |
长290宽172厚253mm 4孔安装， 安装孔距：148*273mm 孔径8mm |
MKKT110A |
≤50KW |
|
MKKT130A |
≤62KW |
||
|
MKKT160A |
≤80KW |
||
|
MKKT180A |
≤90KW |
||
|
MKKT200A |
≤98KW |
||
|
B210C-：2个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：220A/相。自然散热条件下：70A/相。 |
长285宽250厚255mm 4孔安装， 安装孔距：222*268mm 孔径8mm |
MKKT180A |
≤92KW |
|
MKKT200A |
≤100KW |
||
|
B240C-：2个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：250A/相。自然散热条件下：70A/相。 |
长285宽250厚255mm 4孔安装， 安装孔距：222*268mm 孔径8mm |
MKKT250A |
≤108KW |
|
MKKT300A |
≤155KW |
||
|
B300C-：2个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：250A/相。自然散热条件下：70A/相。 |
长360宽246厚243mm 4孔安装， 安装孔距：222*343mm 孔径8mm |
MKKT300A |
≤160KW |
|
B350C-：2个风机，吹风式强制风冷，散热器容量：环境温度在40度条件下：350A/相。自然散热条件下：100A/相。 |
长460宽244厚283mm 4孔安装， 安装孔距：220*443mm 孔径8mm |
MKKT500A |
≤210KW |
| 单位mm | A | B | C | D | E |
| B30C | 210 | 127 | 212 | 102 | 198 |
| B125C | 270 | 127 | 220 | 102 | 247 |
| B170C | 290 | 172 | 253 | 148 | 273 |
| B210C | 285 | 250 | 255 | 222 | 268 |
| B240C | 285 | 250 | 255 | 222 | 268 |
| B300C | 360 | 246 | 243 | 222 | 343 |
| B350C | 460 | 244 | 283 | 220 | 443 |
| B400C | 477 | 304 | 295 | 280 | 455 |
| B600C | 473 | 365 | 330 | 341 |
457 |
