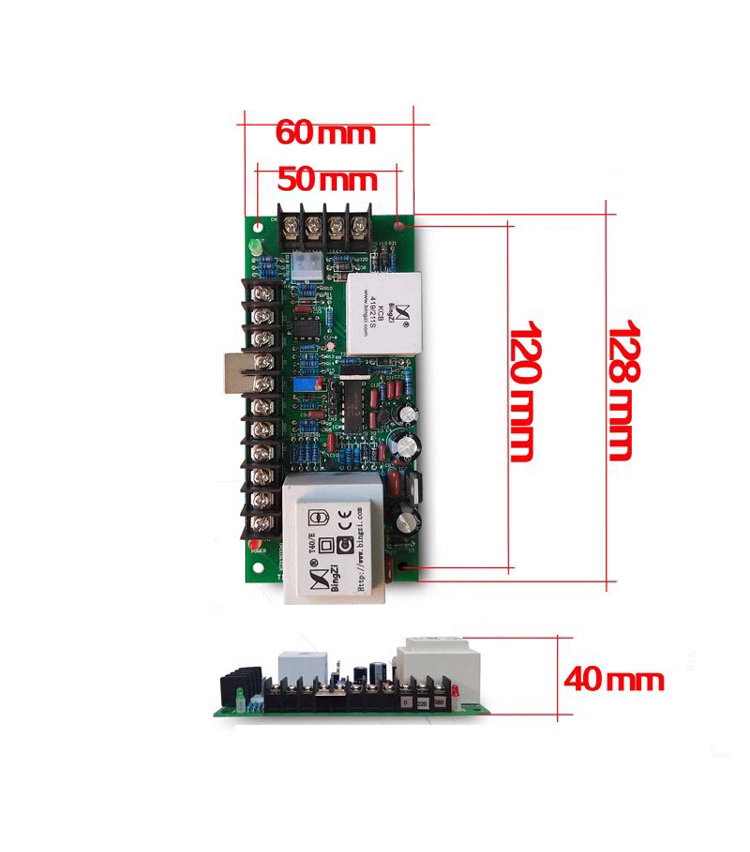

PAC15P 采用全数字化电路设计，并且单相 220V/380VAC 通用。其调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。其功能包括：上电缓起动、缓关断、散热器超温检测保护等功能。其特点：体积小，输出起控点低、电源频率适应范围宽（可用于发电机电源），外形美观，是一款经济型单相触发板。
| 1 |
负载电源 |
单相 220、380V AC ±10% 50HZ |
|||||||||||||||||||||||||||
| 2 |
控制板电源与功耗 |

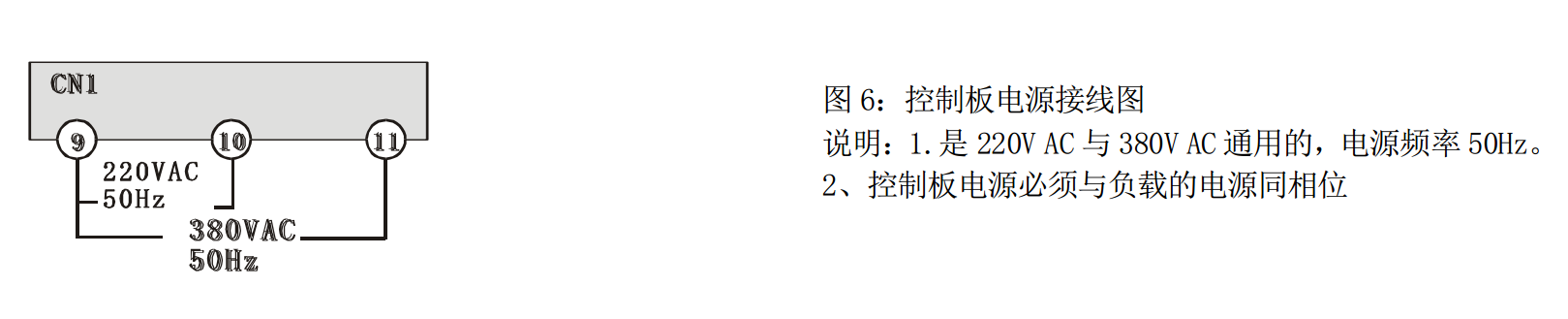

220 或 380V AC ±10% 50HZ 通用, 功耗：2W 最大 |
|||||||||||||||||||||||||||
| 3 |
控制输入 |
4~20mA DC 输入, 接收阻抗 120Ω ；（默认输入信号） 0~5V DC 输入, 输入电阻 > 20KΩ （定货时需说明） 0~10V DC 输入, 输入电阻>20KΩ （订货声明） |
|||||||||||||||||||||||||||
| 4 |
LED 状态显示
|
||||||||||||||||||||||||||||
| 5 |
控制方式 |
调相控制：连续调压 ；调功控制：阻性过零调功，感性特殊调功 单相全控整流；单相半波整流。 |
|||||||||||||||||||||||||||
| 6 |
调节输出分辨率 |
调相 0.2°；调功 20ms |
|||||||||||||||||||||||||||
| 7 |
移相范围 |
0～175° |
|||||||||||||||||||||||||||
| 8 |
驱动输出 |
可变宽度脉冲：8°~ 120° 触发可控硅模块：驱动电流 300mA |
|||||||||||||||||||||||||||
| 9 |
手动方式 |

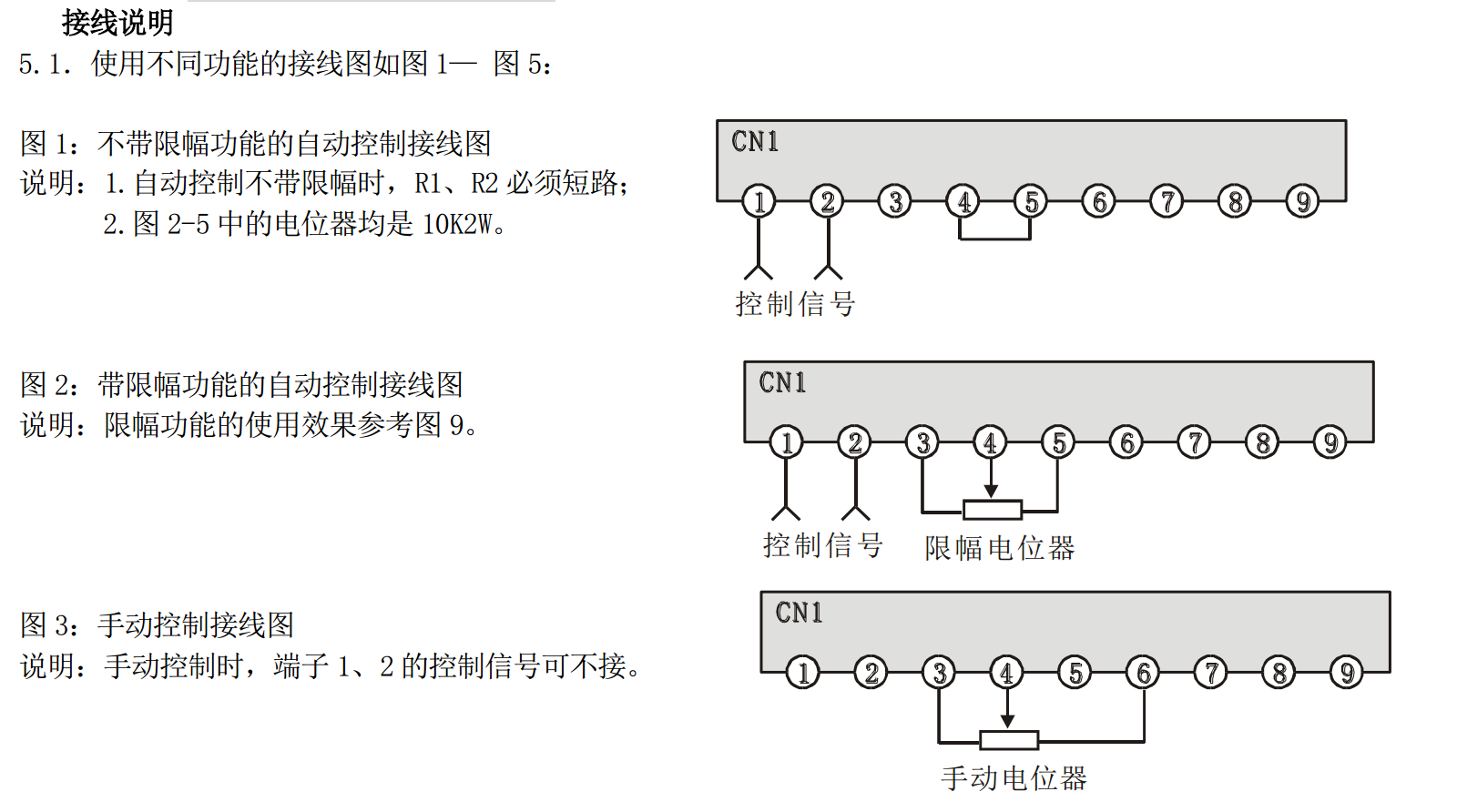

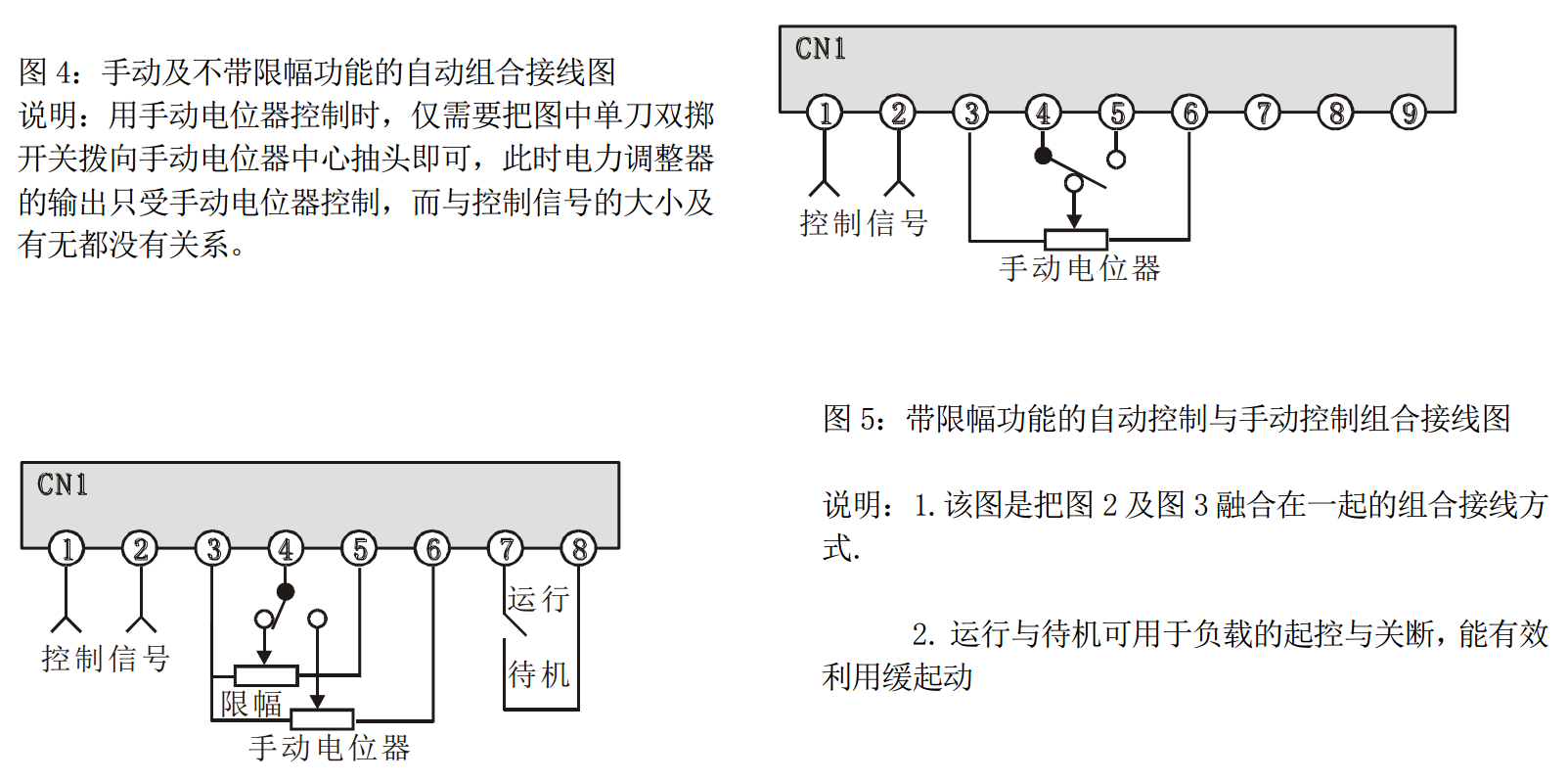

外接 10KΩ 2W 电位器调整 |
|||||||||||||||||||||||||||
| 10 |
软启动软关断时间 |
相角控制时，固定 15 秒 |
|||||||||||||||||||||||||||
| 11 |
散热器超温保护 |
75℃温度开关 |
|||||||||||||||||||||||||||
| 12 |
起动/停止开关 |
外接开关 |
|||||||||||||||||||||||||||
| 13 |
调功/调压切换(选件) |
外接开关 |
|||||||||||||||||||||||||||
| 14 |
工作环境 |
温度范围：-10~+40℃ 湿度范围：90% RH 最大，无结露；海拔高度：2000 m 以下 |
|||||||||||||||||||||||||||
| 15 |
存储温度 |
-10 ~ +50℃ |
|||||||||||||||||||||||||||
| 16 |
其它要求 |
通风良好，不受日光直射或热辐射，无腐蚀性、可燃性气体 |
|||||||||||||||||||||||||||
| 17 |
绝缘电阻 |
模块输出端与外壳，2000VDC/1 分钟 控制板电源端与外壳，2000VDC/1 分钟 |
|||||||||||||||||||||||||||
